Capteur de sonnerie : On sonne à la porte !

Réalisation complète pour applications en domotique

Capteur de sonnerie

Une solution simple pour envoyer sur une entrée de l'automate la sonnette et vous avertir qu'une personne sonne à votre porte !
Vous utiliserez pour obtenir une notification avec PLCLink ou allumer une lampe.

Ce dispositif permet de détecter une sonnerie sur votre carillon, sonnette électronique ou portier vidéo, ces dispositifs sont rarement pourvu d'une sortie pour l'automate, l'unique sortie effective de la sonnette est souvent un petit haut-parleur, nous allons nous connecter sur ce dernier et détecter la sonnerie.

Il faudra ouvrir le portier vidéo pour accéder au petit haut-parleur, il sera facilement identifiable, ne cherchez pas une autre sortie compatible avec les entrées 24 V des automates, deux fils soudés sur le haut-parleur seront suffisant pour la suite du montage.

Le montage du capteur est identique au capteur de courant sur ce site, la description est assez précise mais délicate car réalisée en CMS. Une version avec des composants classique est parfaitement envisageable.

Le dispositif de mesure sera ensuite connecté sur une carte d'entrée digitale 0-24V (750-400) d'un automate WAGO (750-841 ou 750-341 moins coûteux), la conception du capteur permet l'usage le l'alimentation 24V disponible sur la carte d'entrée.
Le câblage vers le capteur est réalisé avec du câble 3 fils. Le capteur sera donc disposé dans le tableau électrique. Deux autres fils sont directement connectés sur le haut-parleur de la sonnette.

Il n'y a pas de contact électrique avec l'automate et le haut-parleur. On rajoute à la place du fil traversant quelques tours de fils et une résistance de limitation connectés sur le haut-parleur de la sonnette. Aucune perturbation n'est à craindre.

Autres cartes Wago compatibles :

750-400 : 2 channels DC - 24V
750-402 : 4 channels DC - 24V
750-432 : 4 channels DC - 24V

Montage

L'automate est remis à zéro si besoin, l'adresse IP est installée, on utilisera CoDeSys pour affiner la variable de sortie finale. Il faut ensuite localiser l'adresse ModBus de la borne d'entrée digitale, voir la documentation Wago, sur l'exemple la variable Modbus est : IX0.0. et avec CoDeSys on trouve IX4.0
Le décalage entre les adresses Modbus et CoDeSys est fonction des cartes installées.

Pour une lecture de confirmation sur PLCLink il sera utile d'utiliser les adresses Modbus.

La sonde de détection de sonnerie

Le capteur sera disposé dans une borne électrique évidée.

Ce montage ne nécessite aucun réglage, la sortie est 0 ou 1, le gain final est donné par le couple R4, R5 à ajuster si besoin suivant l'ampli op utilisé.
Est inséré avec le bobinage secondaire une résistance de 100Ω pour ne pas perturber la sonnette cette résistance pourra être augmentée pour réduire la sensibilité si besoin.

Branchements sur une carte Wago

Raccordez le capteur sur le 24V général fils d'alimentation aux bornes 1 et 3, puis la sortie (2) sur la carte.
Raccordez la bobine secondaire sur le haut-parleur de la sonnette électronique, pas de risque de surcharge le circuit présente une impédance de 100 Ω ou plus, le haut-parleur est le plus souvent un petit modèle 8Ω d'impédance.

L'emplacement de la carte 750-400 permet de déduire les adresses ModBus des variables. L'entrée utilisée est ici sur IX0.0 en Modbus et IX4.0 sur CoDeSys. On trouvera ci-dessous le montage CoDeSys pour détecter cette sonnerie.

Installation avec CoDeSys

Le code ci-dessous permet de confirmer l'activation de sonnerie, petite attente de 300ms et monostable de confirmation (toff) de 10s, la sortie QX01 est valide seulement lorsque la sonnerie est en marche. La sonnerie est intermittente comme souvent sur ce type de sonnette électronique.

			PROGRAM PLC_PRG
			VAR
				sonnette AT %IX4.0:BOOL;		(* Entrée physique de la carte 750-400 *)
				QX01 AT %QX2.1:BOOL;			(* Sortie physique pour contrôle *)
				trigs:R_TRIG;
				ston:TON;
				toff:TOF;
			END_VAR

			(* Entre sur sonnette digital IN *)
			ston(IN := sonnette, PT := T#300ms);		(* tempo attente confirmation *)
			toff(IN := ston.Q, PT := T#10s);		(* tempo de fermeture *)
			QX01 	:= toff.Q;

La sortie QX01 est activée lorsque la sonnette retentis, utilisable pour allumer une lampe par exemple ou autre. Vous pouvez activer une alerte avec un notification sur PLCLink voir cette description : Notification avec PLCLink

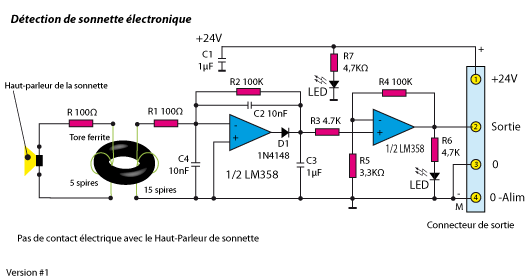

Schéma du détecteur de sonnerie

Dispositif détecteur de sonnette.

Circuit imprimé

Le circuit imprimé du montage

Capteur

Le capteur est une bobine de 15 spires de fil fin sur un tore de ferrite. Le bobinage secondaire 5 spires à ajuster suivant le niveau de sortie de la sonnette électronique
Les tores de ferrites sont faciles à trouver dans les alimentations des lampes fluo-compactes, dans un anvien téléviseur (ancien) etc...

Photos du montage

Le dispositif est installé dans une borne électrique évidée. Les 2 LED sont visibles via les ouvertures des vis de la borne.
Le câble sur la photo sera remplacé par 5 spires de fils fin vers le haut-parleur de la sonnette.

Liste des éléments

Petite boite si possible ou borne électrique
R1 - Résistance 4,7 KΩ CMS 0805
R2 - Résistance 100 KΩ CMS 0805
R3 - Résistance 4,7 KΩ CMS 0805
R4 - Résistance 100 KΩ CMS 0805
R5 - Résistance 3,3 KΩ CMS 0805
R6 - Résistance 4,7 KΩ CMS 0805
R7 - Résistance 4,7 KΩ CMS 0805
C1 - Condensateur 1 µF 50V CMS 0805
C2 - Condensateur 10 nF 50V CMS 0805
C3 - Condensateur 1 µF 50V CMS 0805
C4 - Condensateur 10 nF 50V CMS 0805
D1 - Diode MMSD4148T1G CMS 0805 doc Farnell
CI - Circuit ampli op double LM358 CMS
L1 - 15 spires et 5 spires secondaires sur tore ferrite 10mm ou +

Estimation < 20 € pour ce montage
